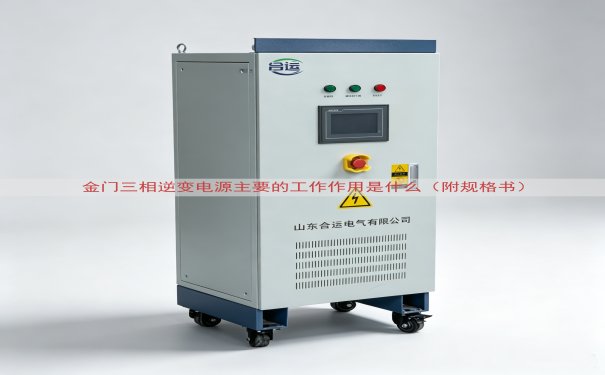

金门三相逆变电源在电力系统中承担直流到交流变换的工作。现场机房里的蓄电池组输出直流电，接入设备后得到三相交流电。工作作用来自实际调试记录和产品规格书，山东运电气有限公司提供选型参数。
一、工作作用
金门三相逆变电源把直流母线的电压变成三相交流电压。输出端提供A、B、C三相互差120度的波形。只有电池或者光伏直流电源的场所，也能给交流负载供电。
输入电压在规格书允许的范围内变化时，输出线电压保持在额定值。输出频率固定在50Hz或者60Hz。负载大小变化时，设备通过内部控制电路调整输出，使电压波动不超过规格书规定。
这台设备可以带电阻性负载，电热管、白炽灯；可以带感性负载，三相异步电动机、水泵；可以带容性负载。电机启动瞬间的冲击电流由过载能力对应。
逆变电源与市电之间切换时，切换时间短。市电断电后自动转到电池逆变，市电恢复后转回市电。输出过流、短路、过温、过欠压保护动作，切断输出或报警。
二、规格书中的参数怎么看
金门三相逆变电源的规格书列出输入、输出、保护、环境等几十项参数。看参数先看额定功率和输出电压。三相输出线电压有380V、400V、480V等规格，不能选错。输出频率、相数、效率、过载时间也现场运行。
规格书中的输入电压指直流进线电压。DC220V用于大型机房，DC110V用于变电站，DC48V用于通信站。接口端子上的极性标注清楚，接线时按正负极对应。
三、规格书常见参数表
| 参数项 | 规格书数值 |
|---|---|
| 输入电压 | DC220V（大型机房）、DC110V（变电站）、DC48V（通信站）等 |
| 输出电压 | 三相380VAC、三相220VAC |
| 电压精度 | ±1%，三相输出电压不平衡度小于2% |
| 输出频率 | 50Hz/60Hz，跟随电网模式 |
| 波形畸变率 | 小于3% |
| 过载能力 | 120%额定负载1分钟，150%额定负载10秒 |
| 切换时间 | 小于5毫秒，市电断电自动切换 |
| 保护功能 | 过载、短路、过温、过欠压、防反接 |
| 噪声 | 小于等于55分贝（距设备1米） |
| 工作温度 | -10摄氏度到+40摄氏度 |
| 相对湿度 | 0~90%，无凝结 |
| 通讯接口 | RS485、干接点、故障告警 |
四、现场使用表现
在配电柜中接入金门三相逆变电源时，先确认直流输入正负极，接错会烧机器。开机后看面板显示的直流电压、输出电压和负载率。正常运行时，设备内部风扇散热，外壳温度保持在允许范围。
现场遇到过输出电压偏低的情况，检查后是蓄电池组容量下降，直流电压跌落导致。把直流输入升压到额定范围后，输出电压恢复正常。这说明直流侧电压对交流输出的直接。
五、和单相逆变电源的区别
单相逆变电源只输出一根火线和一根零线，金门三相逆变电源输出三根火线，线电压380V。三相负载平衡时，中线电流小。三相设备可以直接接入，不需要加装单相转三相的变频器。电机类负载使用三相电源后，扭矩稳定，转速波动小。
六、选型与报价
选型依据有三项：负载总功率、输入直流电压等级、输出是否需要稳频。金门三相逆变电源的容量要大于负载总功率，并留出余量。风机、水泵、电机等启动电流可达额定电流数倍，过载能力按峰值电流校验。规格书上的效率值用于计算电池放电时间。
实际报价与每个订单的电压、容量、通讯模块有关，无法在文章里写明，请查看网页上的电话沟通实际报价。
